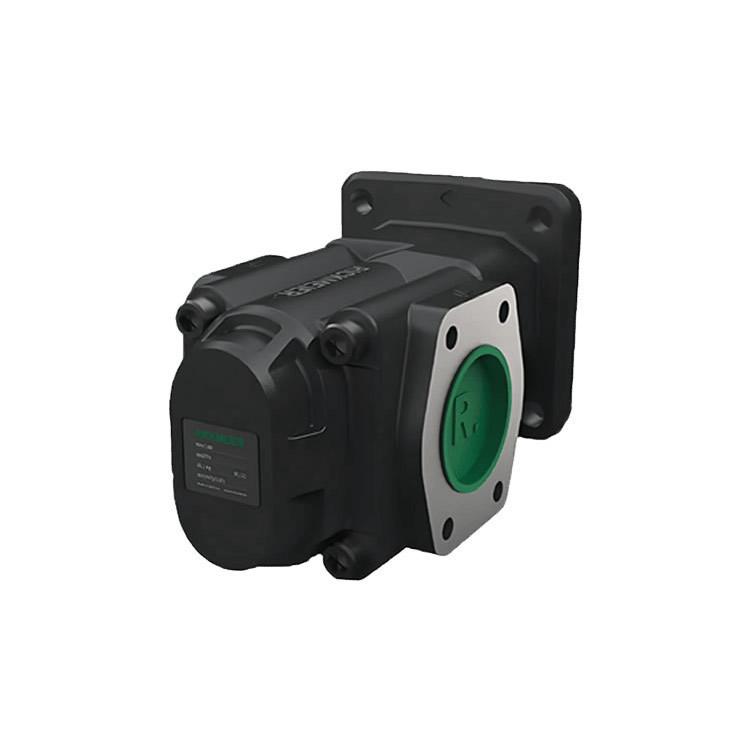

德国RICKMEIER齿轮泵R36/100 FL-K-W-SAE2-R

RICKMEIER齿轮泵R36/100 FL-K-W-SAE2-R

每转排量：100 cm³

结构形式：FL（法兰式）

轴端形式：K（锥形轴端，110）

轴封类型：W（单径向轴封环）

连接尺寸：SAE2（进出口相同）

旋转方向：R（右旋）

最大工作压力 25 bar

最大转速 3600 rpm

流量（在 33 mm²/s 粘度、5 bar 出口压力、1450 rpm 下） 138 l/min

3. 材料规格（标准配置）

部件 材料

外壳 EN-GJL-250（GG-25）

齿轮轴 硬化渗碳钢（16MnCrSS）

径向轴封环 FKM

O型圈 FKM

滑动轴承 无铅复合轴承

防腐涂层 2组分涂层，RAL 7021

4. 尺寸与重量（参考R36系列尺寸表）

参数 数值（mm）

A5（法兰间距） 77.8

A6（安装孔距） 42.9

B5（法兰直径） 89

D4（轴径） 50

H1（安装高度） 101.8

A3（总长） 100.5

L1（总宽） 185.9

重量 8 kg
